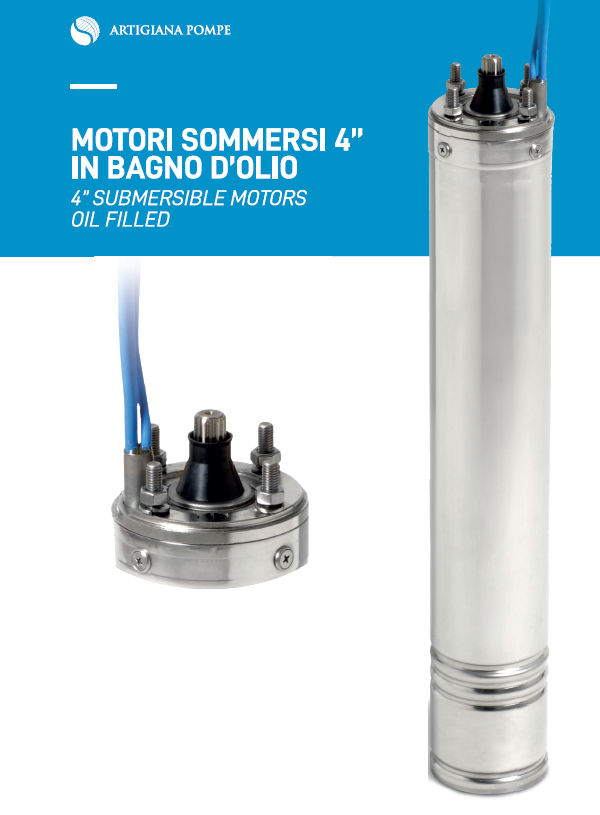

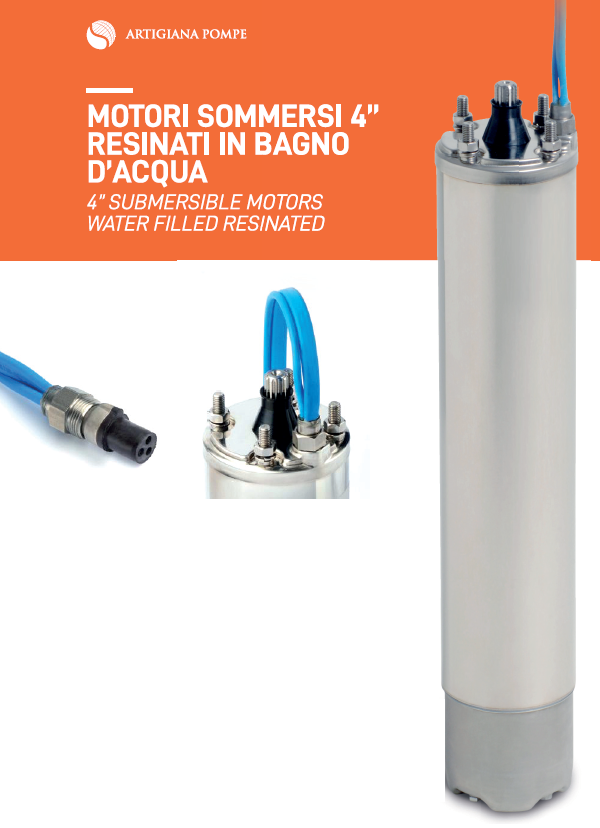

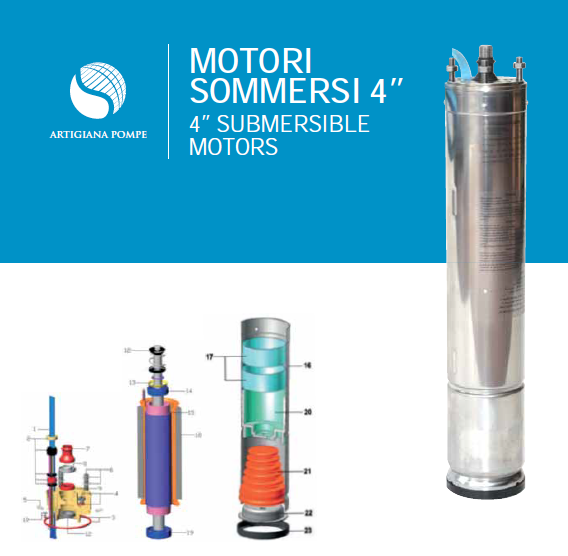

MOTORI SOMMERSI 4”

I motori elettrici sommersi Artigiana Pompe serie 4″ sono il frutto di un’esperienza pluridecennale nel settore. L’utilizzo di materiali di primissima qualità, il progetto di ogni componente con ampi margini di sicurezza, la cura nel montaggio e i severi collaudi finali, garantiscono elevate prestazioni, affidabilità e lunga durata di funzionamento.

LIMITI DI IMPIEGO
  • Numero massimo di avviamenti per ora: 30
  • Temperatura ambiente max. 35°C, acqua pH 6.5 – 8,0
  • Velocità min, di raffreddamento 8cm/sec.
  • Profondità massima di immersione 350 mt.
  • Montaggio: verticale/orizzontale

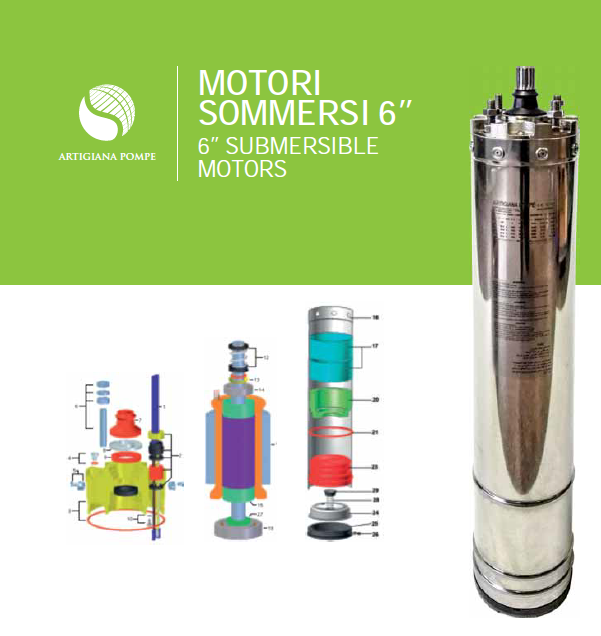

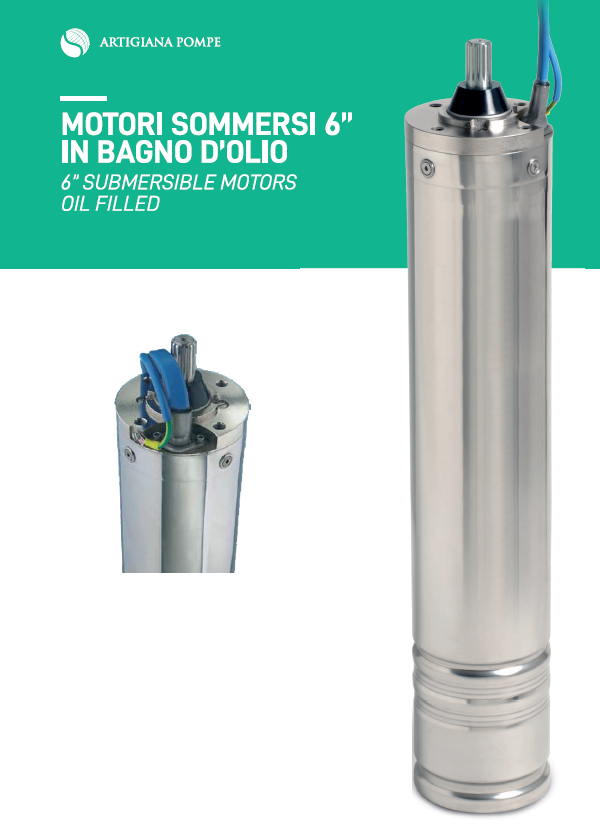

MOTORI SOMMERSI 6”

Costruiti con cura, attraverso l’uso di materiali di primissima qualità, i motori elettrici sommersi Artigiana Pompe serie 6″ rappresentano un prodotto leader nel settore in quanto a qualità ed affidabilità e un simbolo del Made in Italy.
COMPONENTI
  • Cavo di alimentazione
  • Gruppo pressacavo antistrappo
  • Supporto superiore in Ottone/Ghisa completo di O-ring
  • Tappo riempimento olio con O-ring
  • Boccola con vite di fissaggio
  • Gruppo prigioniero, rondella e dado inox per accoppiamento pompa AISI 304
  • Labirinto di tenuta
  • Disco porta labirinto
  • Paraolio
  • Vite e rondella di terra
  • Tenuta meccanica carbone ceramica
  • Molla di compensazione
  • Cuscinetto superiore
  • Albero con rotore Cassa inox 6” AISI 304
  • Isolante protezione statore Statore avvolto
  • Cuscinetto inferiore idoneo ad assobire i vari carichi assiali
  • Supporto inferiore
  • Anello elastico
  • Diaframma di compensazione
  • Disco di contenimento diaframma AISI
  • Anello di chiusura
  • Vite di sicurezza
  • Boccola supporto cuscinetto
  • Molla
  • Supporto di contenimento
DATI TECNICI
  • S6M: Motori sommersi 6” raffreddati con liquido dielettrico ed atossico
  • Flangia di accoppiamento a norme NEMA 6” in ghisa trattata anticorrosione
  • Camicia esterna in AISI 304
  • Gruppo prigioniero, rondelle e dadi per accoppiamento pompa in AISI 304
  • Terminale albero motore in Duplex ®
  • Potenza: 4Kw – 37 Kw
  • Tensione: Trifase 230V – 400V – 460 V (±10%)
  • Frequenza: 50Hz – 60 Hz
  • Avviamento: Y / ∆
  • Carico assiale: 10000N – 20000N
  • Protezione IP68, Classe di isolamento F
  • Cavo piatto: 4x4mm2 L= 3,5m (4 Kw – 18,5 Kw)
    4x8mm2 L= 3,5m (22 Kw – 37 Kw)
  • Numero massimo di avviamenti per ora: 20
  • Temperatura ambiente max. 30°C, acqua pH 6,5 – 8,0
  • Velocità minima di raffreddamento: 0,20 m/s
  • Rotazione: oraria/antioraria
  • Profondità massima di immersione: 350 mt
